Описание
Описание и назначение
Оборудование серии КМ используется в системах циркуляции, водоснабжения и технологической подачи жидкости. Насос рассчитан на продолжительный режим работы и подходит для объектов, где требуется стабильная подача среды без резких перепадов давления.
Общее описание насоса
Модель КМ 45/55 представляет собой горизонтальный моноблочный агрегат центробежного типа. Оборудование применяется для воды и жидкостей со схожими характеристиками с наличием твердых включений до 0,2 мм. Конструкция объединяет гидравлическую часть и электродвигатель в одном корпусе, благодаря чему уменьшаются габариты и упрощается подключение.
Конструктивные особенности
Конструкция насоса включает чугунный корпус, рабочее колесо закрытого типа и вал с прямым соединением с электродвигателем. Такое исполнение снижает потери мощности.
Насос относится к категории консольный моноблочный агрегат. Рабочее колесо установлено с односторонним подводом жидкости, а обслуживание основных узлов выполняется без сложного демонтажа трубопровода.
Оборудование серии КМ рассчитано для воды с температурой до 85 °С.
Технические характеристики
Серия КМ рассчитана на длительную эксплуатацию при соблюдении рабочих параметров.
Основные параметры
| Производительность, м³/ч | 45 |
| Высота напора, м | 55 |
| Мощность, кВт | 15 |
| Тип насоса | Консольный |
| Тип монтажа | Моноблок |
| Тип жидкости | Холодная вода |
| Напряжение, В | 380V |
| Место применения | Котельная |
| Маркировка | КМ |
| Дополнительные категории | Поверхностные |
Производительность
Основные параметры
Производительность агрегата достигает 45 м³/ч, максимальный напор — 55 м. Электродвигатель насоса имеет мощность 15 кВт и рассчитан на подключение к сети 380 В. Частота вращения рабочего колеса составляет 2900 об/мин.
Конструкция насоса обеспечивает стабильную подачу жидкости. Допустимый кавитационный запас составляет 3,5 м.

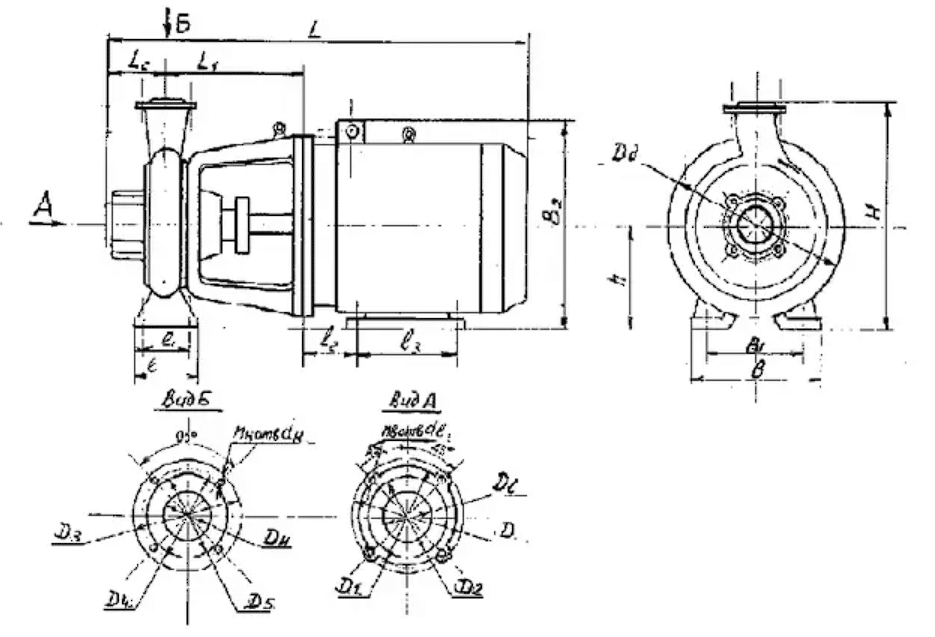

Габаритные размеры
| Типоразмер агрегата |
Марка эл.двигателя |
L | L1 | L2 | l | l1 | l2 | l3 | B | B1 | B2 | D3 | H | h | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| КМ50-32-125 | АИР80В2 | 500 | 145 | 80 | 100 | 70 | 50 | 100 | 160 | 125 | 205 | 200 | 252 | 112 | 14 | 10 |
| КМ65-50-160 | АИР100L2 | 580 | 166 | 80 | 105 | 70 | 63 | 140 | 245 | 190 | 247 | 250 | 300 | 132 | 14 | 12 |
| КМ80-65-160 | АИР112М2 | 635 | 176 | 100 | 105 | 70 | 70 | 140 | 265 | 212 | 310 | 300 | 312 | 132 | 14 | 12 |
| КМ80-50-200 | АИР160S2 | 785 | 190 | 100 | 105 | 70 | 108 | 178 | 265 | 212 | 405 | 350 | 360 | 160 | 14 | 15 |
| КМ100-80-160 | АИР160S2 | 790 | 193 | 100 | 125 | 95 | 108 | 178 | 280 | 212 | 405 | 350 | 370 | 160 | 14 | 15 |
| КМ100-65-200 | АИР180М2 | 865 | 193 | 100 | 125 | 95 | 121 | 241 | 320 | 250 | 470 | 400 | 405 | 180 | 14 | 15 |
| КМ150-125-250 | АИР160М4 | 870 | 195 | 140 | 160 | 120 | 108 | 210 | 400 | 315 | 405 | 350 | 605 | 250 | 18 | 15 |
| Типоразмер агрегата |
Всасывающий патрубок | Напорный патрубок | Масса насоса, кг |
Масса агрегата, кг |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D8 | D | D1 | D2 | dk | nk | DN | D3 | D4 | D5 | dN | nN | |||
| КМ50-32-125 | 50 | 140 | 110 | 95 | М12 | 4 | 32 | 135 | 100 | 88 | 18 | 4 | 27 | 39 |
| КМ65-50-160 | 65 | 180 | 145 | 122 | М16 | 4 | 50 | 160 | 125 | 102 | 18 | 4 | 34 | 76 |
| КМ80-65-160 | 80 | 190 | 160 | 138 | М16 | 4 | 65 | 180 | 145 | 122 | 18 | 4 | 40 | 88 |
| КМ80-50-200 | 80 | 190 | 160 | 138 | М16 | 4 | 50 | 160 | 125 | 102 | 18 | 4 | 54 | 166 |
| КМ100-80-160 | 100 | 210 | 180 | 158 | М16 | 8 | 80 | 195 | 160 | 138 | 18 | 4 | 60 | 175 |
| КМ100-65-200 | 100 | 210 | 180 | 158 | М16 | 8 | 65 | 180 | 145 | 122 | 18 | 4 | 63 | 248 |
| КМ150-125-250 | 150 | 280 | 240 | 212 | М20 | 8 | 125 | 245 | 210 | 184 | 18 | 8 | 134 | 272 |
Требования к перекачиваемой среде
Для эксплуатации насоса допускается использование чистых жидкостей без волокнистых и агрессивных включений.
Не допускается эксплуатация оборудования без заполнения гидравлической части.
Расшифровка условных обозначений
Маркировка позволяет определить основные параметры оборудования.
Для двухмерных насосов
Обозначение насос КМ 45/55 содержит информацию о подаче и напоре оборудования. Первое значение указывает производительность, второе — максимальный напор. Серия КМ обозначает моноблочное исполнение агрегата.
Для трехмерных насосов
Маркировка насоса КМ 100-65-200 расшифровывается по трем параметрам. Первое число обозначает диаметр всасывающего патрубка, второе — диаметр напорного патрубка, третье — размер рабочего колеса.
Монтаж и эксплуатация
Для стабильной работы необходимо соблюдать требования подключения и запуска агрегата.
Рекомендации по монтажу
Во время установки насоса требуется подготовить жесткое основание и исключить перекос трубопровода. Перед запуском система должна быть заполнена жидкостью, а соединения проверены на герметичность.
Серия КМ рассчитана на эксплуатацию в закрытых помещениях. Во время работы необходимо контролировать уровень вибрации.
Условия покупки и сервиса
Перед оформлением заказа рекомендуется уточнить параметры системы и условия эксплуатации оборудования.
Как заказать и купить
На сайте компании можно заказать насос с требуемыми параметрами подключения и получить консультацию по подбору оборудования.
Комплект поставки
В комплект входят насос серии КМ, паспорт изделия и техническая документация производителя. По запросу дополнительно поставляются крепежные элементы и соединительная арматура.
Гарантийные обязательства
Производитель предоставляет на насос гарантию 12 месяцев.
Основные характеристики:
| Производительность, м³/ч | 45 |
| Высота напора, м | 55 |
| Мощность, кВт | 15 |
| Тип насоса | Консольный |
| Тип монтажа | Моноблок |
| Тип жидкости | Холодная вода |
| Напряжение, В | 380V |
| Место применения | Котельная |
| Маркировка | КМ |
| Дополнительные категории | Поверхностные |
Дополнительные характеристики:
| Установка насоса | Горизонтальная |
| Тип | Центробежный |
