Изготовление кран-балки опорной в сборе с тельфером 5т

Короткое описание

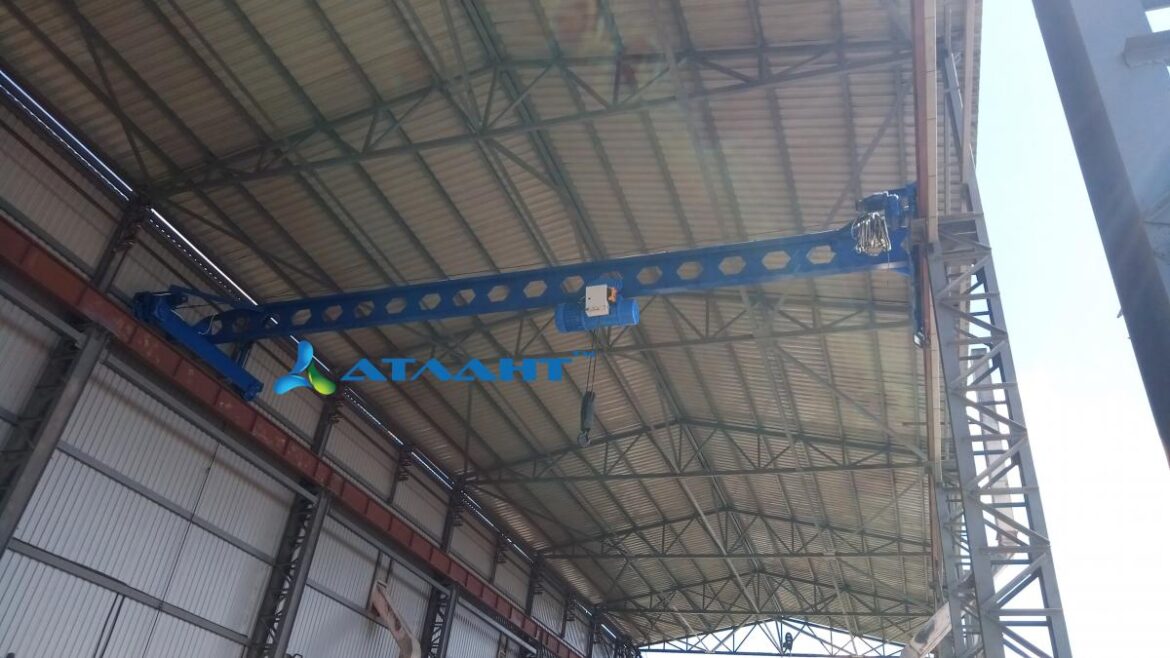

Кран-балка опорная на радиоуправлении длиной пролета 12м, грузоподъемностью 5т, высотой подъема 12м, изготовлена нашим предприятием в апреле 2020 года. Мы изготовили кран-балку в сборе с тельфером, со шкафом управления, по заказу под ключ. Предприятие-заказчик занимается производством и фасовкой древесного угля в Ровенской области. Данный грузоподъемный механизм будет перемещать реторты с сырьем (древесиной) вначале в сушильные печи, а затем готовое сырье к фасовочному цеху.

Просчитывали конструкцию кран-балки исходя из требований по перемещению груза и предоставленных чертежей здания, где она планировалась размещаться.

Главные требования покупателя:

кран-балка опорная,
высота кран-балки, от рельс до крайней верхней точки, должна быть не больше 0,95м,
параметры: грузоподъемность 5000 кг, пролет – 12м, высота подъема – 12м,
монтаж,
электродвигатели перемещения кран-балки с тормозом,
электродвигатели перемещения тельфера с тормозом,
электродвигатели подъема тельфера с двумя скоростями: 4м/мин, 8м/мин,
кран-балка и тельфер на радиоуправлении.

Ограничения по высоте были из-за ранее установленных троллеев для питания кран-балки. Тормоза на электродвигателях нужны для предотвращения инерционного хода кран-балки и тельфера с поднятым грузом. Две скорости тельфера нужны:

для более плавного спуска реторты в печь (реторта – ёмкость в которую из конвейера поступало сырье),
для более точной установки реторты на своё посадочное место,
чтоб избежать деформацию печи.

Радиоуправление установлено для удобства управления оператором кран-балки, что позволило увеличить скорость работы предприятия.

Монтаж и доставка готового грузоподъемного оборудования в Ровенскую область была сделана также нашим предприятием. Монтаж проводился четыре рабочих дня:

В первый день подготовлено и расчищено место для монтажа на площадке, подготовлен инструмент и спец. техника.
Во второй день была произведена установка кран-балки на заранее подготовленные подкрановые рельсы – двутавры. Также выполнен монтаж тельфера на кран-балку. Установку производили при помощи телескопического погрузчика, из-за невозможности разбора крыши, малой площади для маневра, а также для минимизации простоя предприятия.
За третий день подготовили и приварили к кран-балке площадку под токосъемники, которые принимают питание от троллеев. Полностью подключена электрическая часть к питанию через пускатели. Далее произведен первый пуск, регулировка тормозов, проверка работы электрической части, произведены окончательные наладочные работы, а также настройка работы дистанционного управления.
На четвертый день был проведен полный цикл испытаний, который длился не менее четырех часов и включал в себя подъем-спуск в сушильную печь наполненной реторты, весом более 3-х тонн, и перемещение её по всей длине подкрановых рельс в максимальном режиме работы.

Все требования и задачи покупателя выполнены. Также выдана гарантия один год на эксплуатацию оборудования.
