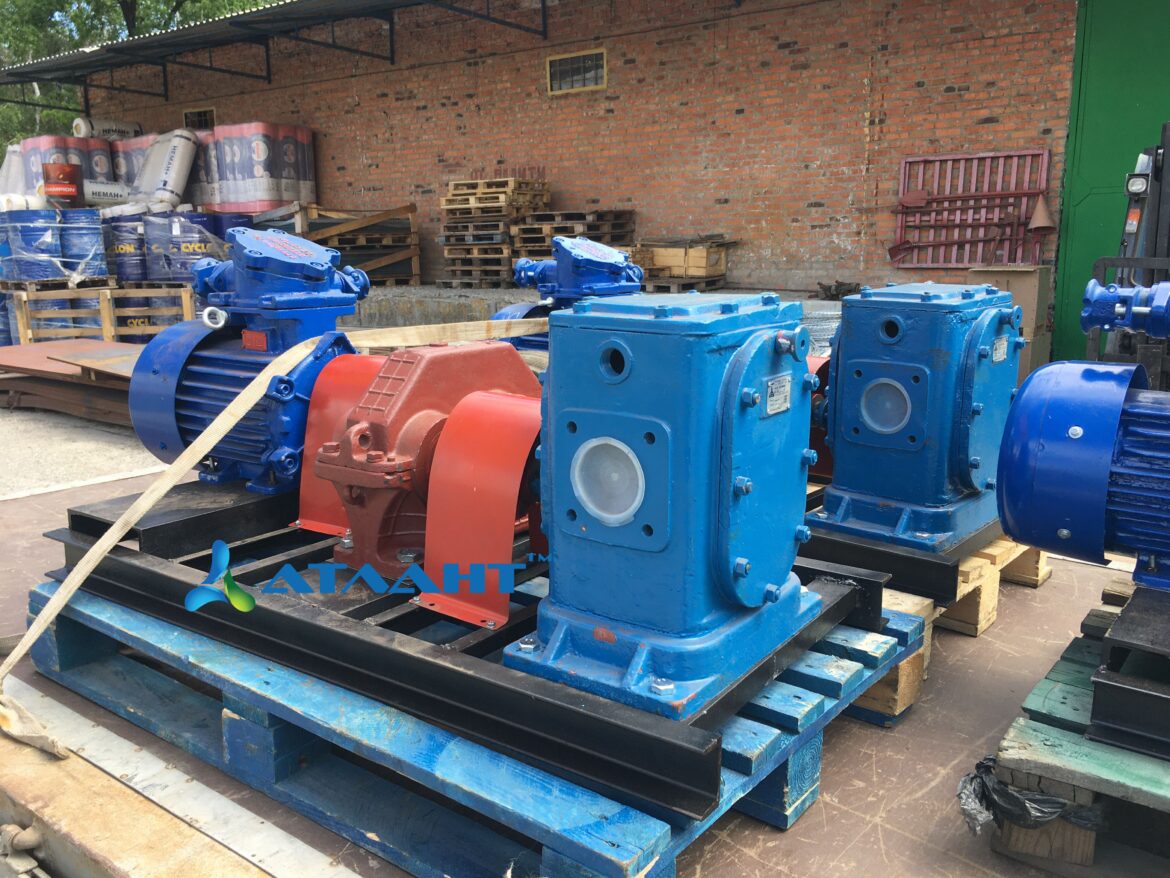

Насосная установка ДС-134 на базе битумного насоса ДС-125.

Короткое описание

Насосная установка ДС-134 на базе битумного насоса ДС-125.

Параметры. Характеристики.

Насосное оборудование ДС-134 на базе битумного насоса ДС-125 относится к шестерённым системам. Они позволяют быстро перекачивать вязкие нефтепродукты. Применимы к таким веществам как битум, мазут, мастика, печное топливо, гудрон, парафин, патока. Конструкция порадует длительным сроком службы и надёжностью. Аналогов установки не удастся найти на украинском рынке. Клиенты, которые выбрали этот шестерённый объект у нас, остались довольными результатом его работы.

Элементы битумной установки

Шестерёнчатый агрегат укомплектован качественными деталями, изготовленными из надёжного материала. Аппарат ДС-134 способен за час перекачивать от 15 до 30 м³ вязких нефтепродуктов благодаря насосу. Электродвигатель, мощность которого 11 кВт, обеспечивает быстроту данного процесса, а цилиндрический редуктор маркировки ЦУ-160 своевременно реагирует на изменение скорости между валами.

Элементы соединяются муфтами и крепятся на общей сварочной раме. Битумный агрегат широко используется на промышленных объектах.

Область применения

Насос ДС-134 перекачивает вязкие вещества природного происхождения. Он запросто справляется с мазутом, гудроном, дёгтем, маслами, обогащёнными минералами. Помимо этого, установка справляется с битумом как искусственного, так и естественного происхождения.

Используется для прокачки битума в место хранения. Его запросто можно применять для закачки и дальнейшей перевозки в битумовозах с последующим разогревом в асфальто-смесительных устройствах.

Основные параметры

Прежде чем купить установку, следует изучить её параметры:

• Общий показатель перекачки: 30 м³ за один час или 500 литров в минуту;
• Давление: 6 Атм. или 60 метров;
• Электродвигатель: 11 кВт или 7,5 кВт;
• Максимальная вязкость нефтепродукта: 350 сантистоксов (сСт);
• Размер патрубка (диаметр на выходе и выходе): 80 миллиметров;
• Номерной знак подшипников: 309;
• Общая масса ДС-125: 128 килограмм;
• Габариты ДС-134 (вместе с насосом, редуктором, электродвигателем и рамой): 390 килограмм.

У нас есть только актуальные насосные конструкции ДС, которые изготавливает завод ОАО Пинский ОМЗ Беларусь. Выбрать насосы ДС не составит особого труда. Выпускаются в стационарной (где приводом являются разные двигатели) и передвижной вариации (стационарная рама на колесах).

Особенности конструкции

Битум – это плывущее вещество, состоящее из своеобразной смеси в виде твёрдых частиц, масла органического происхождения и различных смол. Чтобы он приобрёл вязкий характер, его разогревают до 180 градусов. Для перекачки требуется битумный компрессор, который имеет высокую мощность.

Система включает в себя следующие части, которые имеют соответствующие характеристики:

1. две шестерни (ведущая и ведомая) из хромированной стали. Когда они начинают вращаться, возникает зона с пониженным давлением – сюда перемещается смесь из битума. Движение вещества происходит из-за разницы давления.
2. вал, соединённый с помощью одной шестерни;
3. чугунный корпус высокого качества с закрывающейся крышкой из чугуна;
4. рубашка обогрева (паропровод);
5. электродвигатель с мощностью в 7,5 или 11 кВт.

При этом установка уплотнена надёжными сальниками. Они выдержат жёсткую среду, а также длительное воздействие высоких температур и углеводорода. Сальники изготовлены из прочного материала.

Почему рубашка обогрева – это важная деталь?

Рубашка обогрева нужна для поддерживания в отсеке оптимального температурного режима внутри самого насоса. Бывает двух типов: паровая (жидкостная) и электрическая.

Паровая (жидкостная) подушка состоит из масла или пара. Этот теплоноситель вводится между стенками корпуса. Здесь она и циркулирует, после чего может извлекаться через специальные патрубки. Важно понимать, что такой тип теплоносителей провоцирует образование коррозии. Поэтому все детали как внутренние, так и внешние должны изготавливаться из стойких к этому процессу материалов.

Электрическая подушка используется достаточно редко. Причина в том, что её характеристики влияют на общую стоимость, а сама она сложна в изготовлении.

Что предлагает наш завод?

Наш завод может предложить высокого качества битумные агрегаты ДС-134, которые увеличат производительность. Они отличаются повышенной стойкостью к износу, надёжностью комплектации, относительно небольшими габаритами и отличными техническими параметрами. Способны прослужить долгое время.

Заказать насос ДС-134 в Украине стало намного проще вместе с нами! С радостью предоставим все необходимые сертификаты качества. Вместе с агрегатом отправляем руководство по использованию, паспорт, налоговые и расходные накладные.

Габаритные размеры насоса ДС-125:

Габаритные размеры битумной установки ДС-134:

Чертеж насоса ДС-125:
