Насос К 20/30

Описание

Описание и назначение

Насос серии К (консольный горизонтальный) перекачивает чистую воду и аналогичные по свойствам жидкости.

Общее описание насоса

Центробежный насос К 20/30 применяется в котельных, системах водоснабжения и инженерных сетях. Производительность насоса составляет до 20 м³/ч, а рабочий напор достигает 30 метров. Насос рассчитан на подключение к сети 380 В.

Конструкция насоса предусматривает односторонний подвод жидкости к рабочему колесу. Насосы комплектуется электродвигателем 4 кВт со скоростью вращения 3000 об/мин. Для соединения привода используется муфта с защитным кожухом.

Конструктивные особенности

Корпус и рабочие элементы насоса — чугунные, устойчивы к постоянным нагрузкам и контакту с водой. В конструкцию насоса входит рабочее колесо закрытого типа, элементы вала и сальниковое уплотнение. Диаметр рабочего колеса определяет производительность агрегата.

Консольные насосы серии К отличаются удобным доступом к основным узлам.

Технические характеристики

Выбор определяется основными параметрами оборудования и требованиями к рабочей среде.

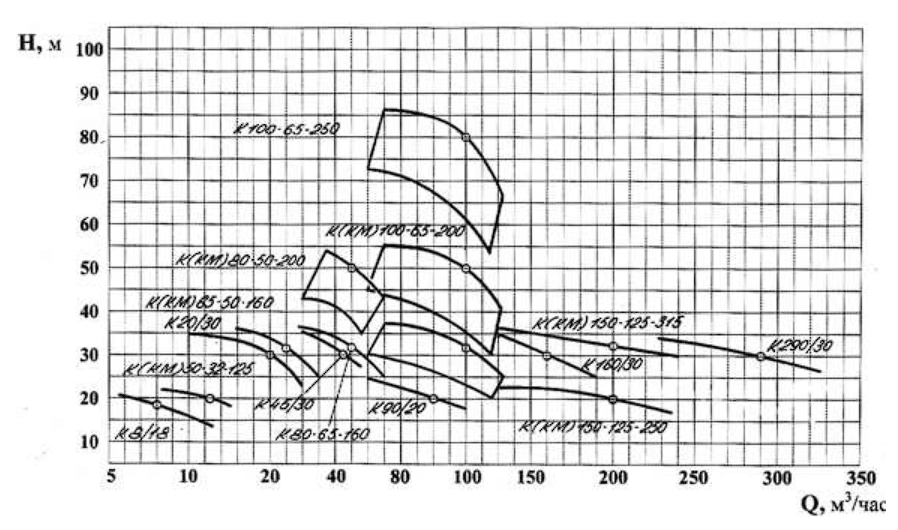

Основные параметры

Производительность

Технические параметры

Максимальная производительность насоса составляет 20 м³/ч. Оборудование работает с жидкостью с допустимой температурой до 85°С. Консольные насосы данного типа применяются для перекачивания воды без агрессивных примесей и взрывоопасных компонентов.

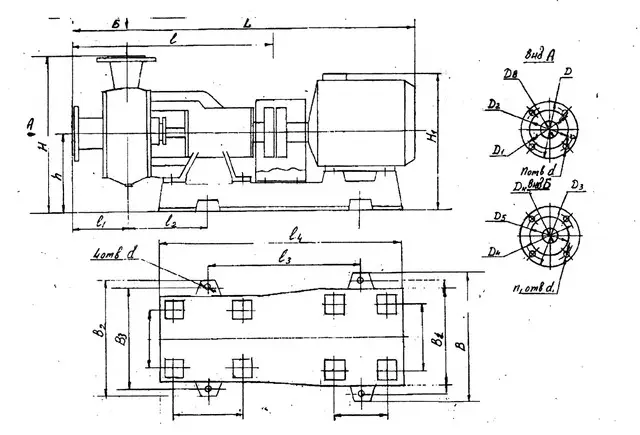

Габаритные размеры

Требования к перекачиваемой среде

Консольные насосы предназначены для перекачивания чистой воды с содержанием твердых включений не более 0,2 мм. Допустимый показатель pH — 6–9. Для стабильной работы насоса объем примесей не должен превышать 0,1%.

Расшифровка условных обозначений

Для двухмерных насосов

Например, маркировка К 20/30 обозначает консольный насос, где число 20 указывает подачу жидкости, а значение 30 — создаваемое рабочее давление.

Для трехмерных насосов

В обозначении К 50-32-125 первые значения показывают входные и выходные диаметр патрубков, а последнее число указывает размер рабочего колеса.

Монтаж и эксплуатация

Насос монтируется на жесткое основание, требуется заполненная всасывающая магистраль и свободный доступ к агрегату.

Рекомендации по монтажу

Насос перед запуском требует проверки направления вращения двигателя и герметичности соединений. При установке насоса важно исключить перекосы трубопровода и вибрацию.

Условия покупки и сервиса

Компания ТМ Атлант поставляет насос с технической документацией и гарантией производителя.

Как заказать и купить

Чтобы заказать насос, необходимо оставить заявку через сайт или связаться с менеджером компании. Специалисты помогают подобрать параметры насоса и согласовывают условия доставки по Украине.

Комплект поставки

В комплект входят агрегат, паспорт изделия и руководство по эксплуатации. Перед отправкой проводится проверка насоса К и комплектности оборудования.

Гарантийные обязательства

На насос К предоставляется гарантийный срок 12 месяцев при корректной установке и эксплуатации оборудования.
