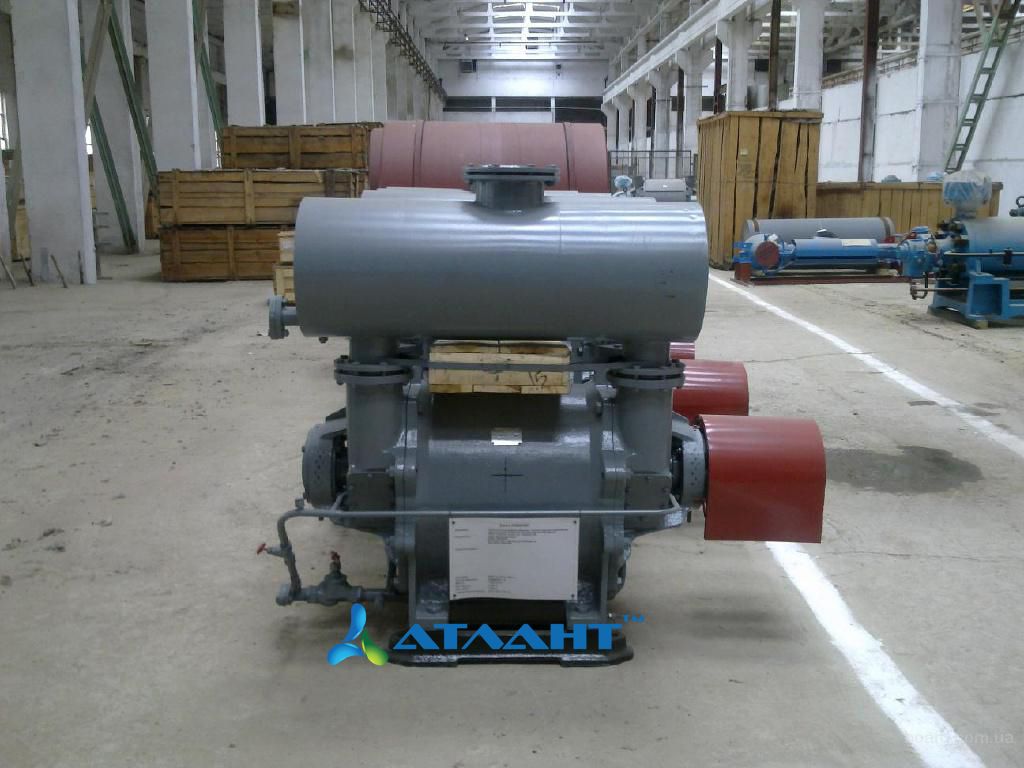

Вакуумные насосы ВВН. Характеристики. Параметры.

Короткое описание

Вакуумные насосы ВВН. Характеристики. Параметры.

Водокольцевые вакуумные аппараты с установленной проточной частью изготавливаются из чугуна, титана, коррозиестойкого сплава и углеродистой стали. Трущаяся часть отсутствует в рабочей области. Все зазоры, образованные между роторами вращения и неподвижным корпусом, дополнительно оснащены водяными кольцами.

Агрегат используется для откачки газов и паров, которые не агрессивны к чугуну. Основная цель – это создать вакуум. В качестве вещества для функционирования часто используется вода. Этот насос является очень надежным и неприхотливым в эксплуатации, простая конструкция.

Принцип работы вакуумного насоса

Данный вариант агрегата использует воду во время работы. Несложная конструкция насоса основывается на корпусе цилиндрической формы, который заполняется рабочим веществом. Ротор вращения с колёсами в виде лопаток устанавливается внутри эксцентрично. Лопатки отвечают за захват жидкости во время вращения с последующим отбрасыванием по стенкам, благодаря чему возникает водяное кольцо.

В области лопаток и втулки колёс появляется рабочая полость. Лопатки делят пространство на определённые ячейки – их объём может меняться во время рабочего процесса. Если он увеличивается, то жидкость начинает всасываться. Когда лопатки подымаются с воды, в образованное пространство всасывается газ.

Насос предполагает, что к нему постоянно будет подаваться холодная жидкостная среда во избежание кавитационного нагревания.

На какие технические характеристики нужно обратить внимание?

Вакуумный аппарат бывает разной модификации, поэтому, прежде чем купить его, необходимо ознакомиться и проанализировать ключевые параметры оборудования по:

• общей производительности;
• показателями мощности;
• давлению;
• показателям температуры жидкости или газа;
• номинальному расходу рабочего вещества;
• частоте вращения валов;
• общей массе и габаритам установки.

Все подбираемые параметры в первую очередь будут зависеть непосредственно от поставленных задач, которые возлагаются на агрегат пользователями. Поэтому помпы выпускаются в нескольких моделях. Самый простой вариант, имеющий минимальный вес и относительно небольшие габариты, – это одноступенчатое моноблочное оборудование. Оно обеспечивает низкую производительность, однако имеет приемлемую цену. При этом мощность – в пределах 2 кВт.

Также используются одноступенчатые агрегаты, имеющие две рабочие зоны. Они попарно соединяются специальными патрубками. Двухступенчатые установки оснащены двумя камерами и двумя импеллерами. В данном случае рабочая жидкость сначала попадает в первую камеру, а затем во вторую, увеличивая таким способом глубину вакуума. Ротор ВВН и рабочее колесо ВВН отличаются высокой стойкостью к износу и длительным сроком службы.

Актуальные модели

В нашем каталоге представлены только актуальные и высокоэффективные модели, которые используются в разных сферах:

1. ВВН1-3
2. ВВН1-6;
3. ВВН1-12;
4. ВВН1-25;
5. ВВН2-50 и другие.

Выбор установки зависит от задач и целей, которые ставит перед собой потребитель.

Сферы применения

Водокольцевой вакуумный насос получил большую популярность на разных производствах. Его очень часто используют промышленные заводы и металлургия. Помимо этого, оборудование применяется в следующих сферах:

• в химической отрасли;
• в пищевой промышленности;
• в сельском хозяйстве;
• в угольной отрасли;
• в медицинской сфере;
• в целлюлозно-бумажном производстве и других.

Очень часто установки применяют для создания в помещении вентиляции, выпаривания веществ, быстрого охлаждения, откачивания газа, во время нанесения плёночного покрытия. Стоит иметь в виду, что выбор модели в первую очередь зависит от условий, где агрегат будет использоваться. Если среда агрессивная, то потребуется изготовление проточной части из нержавеющей стали.

Правила эксплуатации

Во время откачки водогазовой смеси большая часть жидкости должна сосредотачиваться в области входа в насос. Так можно избежать перегрева двигателя и повреждения внутренних деталей. Если давление 75 мм рт. ст., то использовать помпы без водяной жидкости запрещено. Разница, возникающая между давлением нагнетания и на входе, должна быть больше 0,03 МПа. В случае не соблюдения рекомендаций, эффективность установки снижается на 50% и выше, а также могут возникнуть серьёзные поломки.

Где купить?

Наш завод-производитель предлагает широкий выбор моделей вакуумного насоса. Все установки отличаются высокой степенью безопасности и надёжности. Внушительный ассортимент и приемлемая цена позволит каждому клиенту подобрать насос ВВН. Заказать оборудование можно в Украине, России, Казахстане, Беларуси (с адресной доставкой).
