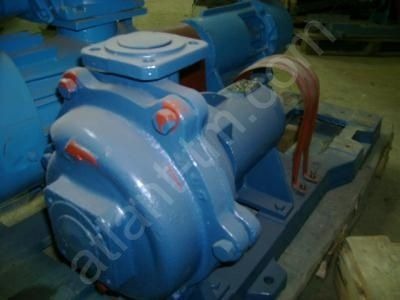

Конструктивні особливості та принцип роботи відцентрово-вихрових насосів ЦВК

Вихровий відцентровий насос відноситься до категорії консольних пристроїв і застосовується для живлення котлів невеликої потужності та інших цілей. Насоси ЦВК призначені для перекачування холодної чи гарячої води та інших нейтральних рідин. Вони можуть використовуватися як самостійно, так і у складі більших систем.

Центробіжно-вихрові насоси складаються з наступних елементів:

• насосний агрегат;
• електромотор;
• втулково-пальцева муфта.

Пристрої з відкритим робочим колесом відносяться до двоступінчастого типу та мають консольний привід. Водонапірний ступінь є плаваючим вихровим колесом зі вставками. Наявність відцентрового колеса дозволяє гарантувати безкавітаційну роботу вихрового ступеня. Від відцентрового колеса рідке середовище потрапляє до вихрового колеса через спеціальний канал. Обертання валу здійснюється у двох шарикопідшипникових вузлах, які розташовані в розточках корпусу. Вісь оснащена торцевим ущільненням для надання герметичності. Обертання ротора здійснюється за годинниковою стрілкою.

Умови експлуатації

Під час використання помпи до рідин пред’являються вимоги:

• в’язкість: до 36 ст;
• щільність: до 1200 кг/м3;
• кількість твердих включень: не більше 0,01% від загальної маси;
• розмір твердих частинок: до 0,05 мм;
• допустима температура рідини: від 15 до 105 °С.

Агрегати не підходять для роботи з агресивними рідинами або горючими сумішами. Область застосування насосів велика. Вони використовуються для:

• живлення котлів у теплоенергетичній промисловості;
• забезпечення циркуляції рідини-теплоносія в опалювальних системах на підприємствах ЖКГ;
• підтримка тиску під час водопостачання об’єктів житлового або промислового комплексу.

Підготовка до роботи

Щоб почати експлуатувати відцентрово-вихровий насос, необхідно забезпечити правильне його встановлення, дотримуватись правил транспортування та розвантаження/навантаження агрегату відповідно до ГОСТ 12.30 2080. Забороняється піднімати модуль не передбаченими для цього кроквами, а кріплення здійснюється за спеціальні отвори, розташовані корпусі. При збільшенні навантажень на відцентровий вихровий насос може статися розрив ізоляції корпусу, що призведе до витоків рідини, що перекачується.

Моделі в залежності від своєї конструкції розміщуються і у вибухонебезпечному середовищі, їх необхідно вибирати із захистом залежно від умов встановлення. Загальний рівень вибухобезпеки визначається комплектуючими елементами, які мають найменший ступінь захисту та характеризуються нею у базовій комплектації. Монтаж допускається лише кваліфікованими слюсарями та механіками, які знають конструкцію агрегату.

Місце встановлення відповідає таким вимогам:

• маса фундаменту в 4 рази перевищує масу агрегату;
• аварійна зупинка насоса на місці встановлення незалежно від наявності дистанційного керування;
• вільний доступ до сайтів.

Кожен насос під час встановлення забезпечується індивідуальною або загальною системою захисту та автоматизації, за допомогою яких його не можна запустити при заповненому насосі та при підвищенні температури підшипників. Експлуатується відповідно до правил та ГОСТ 12.1.030-81.

Як вибрати агрегат?

При виборі виробу слід врахувати такі параметри:

• напір;
• подання;
• частоту обертання;
• споживана потужність;
• кавітаційний запас;
• тирозмір.

Також необхідно чітко визначитися з областю застосування, характеристиками рідини та конкретними завданнями.
