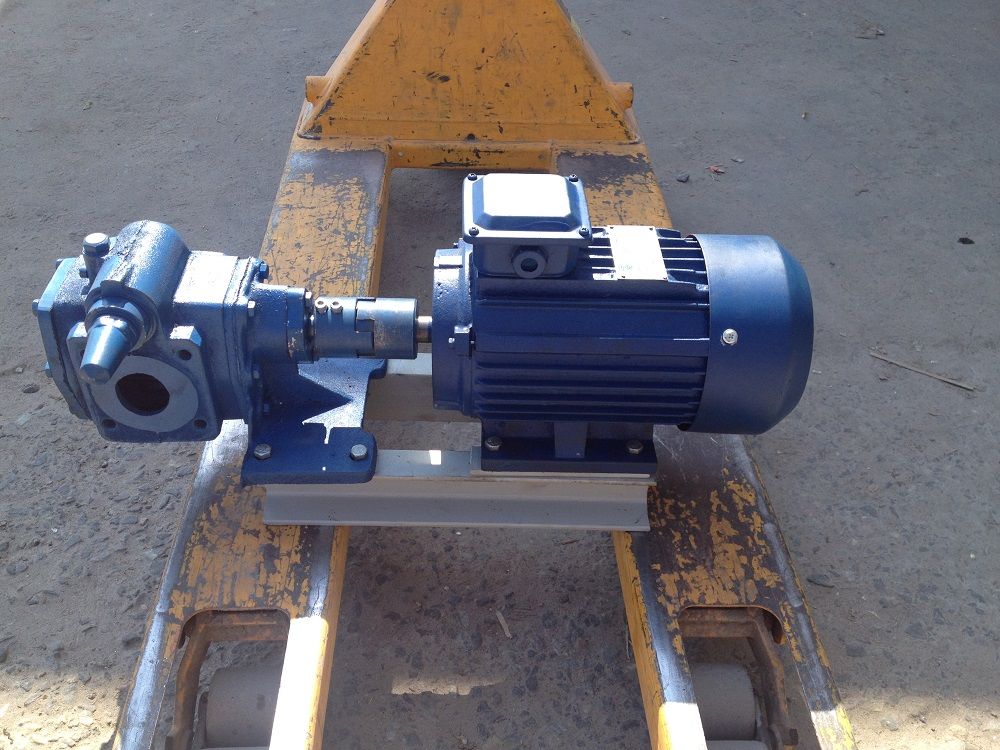

Как работает шестеренчатый масляный насос?

Короткое описание

Шестеренчатый масляный насос предназначается для перекачивания суспензий и вязких жидкостей на производствах. Часто применяется в пищевой, химической, нефтегазовой отраслях, машиностроении.

Особая конструкция таких аппаратов позволяет справляться с подачей веществ повышенной плотности. Производительность обеспечивается наличием зубчатых элементов в конструкции, которые проталкивают массу в необходимом направлении и не позволяют поступать ей обратно.

Сферы применения

Простота и компактность шестеренных агрегатов, доступная стоимость и продолжительность срока эксплуатации делают их востребованными в разных сферах. По своему принципу они функционируют как и автомобильные, и транспортируют такие составы:

• шоколады и сиропы;
• нефтепродукты;
• масла;
• синтетические растворы и щелочи;
• животные жиры и растительные масла;
• жидкое стекло;
• парафин;
• компоненты для красок и лаков.

Жидкость не должна содержать в себе механических примесей и воды, чтобы не вызывать коррозию рабочих элементов, а сами средства – относится к тягучим и легкозастывающим (но для перекачивания таких компонентов необходимо выбирать маслонасос большей мощности).

В машиностроении аппараты устанавливают в автомобилях для смазки узлов. Для других отраслей применяются насосные механизмы с нагревателями, что позволяет перемещать мастики, расплавленный парафин и прочие составы, нагревая их до температуры 110 градусов. Чтобы была возможность производить процессы в целлюлозной промышленности, помпы встраиваются в станки и перекачивают растворы в необходимых пропорциях.

Конструкция

Шестерёнчатая помпа предназначена для перекачки горючих жидкостей и масел и имеет корпус из стали, чугуна или алюминия, где располагаются шестеренки. Работают такие устройства от электрических двигателей и подключаются к сети 380 и 220 Вольт.

При этом любой насос имеет ограничение по вязкости перекачиваемой среды. Показатель и назначение зависят от возможностей оборудования и мощности установленного на него двигателя.

Чтобы повысить производительность насоса, необходимо правильно выбирать оборудование с учётом конкретной сферы его использования и условий. Также можно использовать многоступенчатые роторные агрегаты, в которых находится большое количество шестерен. Дополнительно они оснащаются клапанами и элементами обогрева. Если такой насос выходит из строя, он может быть отремонтирован, но некоторые модели не подлежат разборке, так как имеют литые корпуса.

Зацепление шестерен: механизм с внешним приводом

Тип его устройства и принцип работы простой. Конструкция имеет две шестерни, которые соединяются между собой с помощью зубьев, находящихся на внешней стороне. Одна крутится от вала привода, а вторая, ведомая шестерня, крутится за счёт первой.

Также этот аппарат имеет два канала для подачи и отвода жидкости. Они связаны с маслозаборником и прочими магистралями для подачи состава к объектам. Такая система предполагает перемещение вещества в зону зацепления шестерен, где оно под давлением поступает в отводящий проток.

Насос внутреннего соприкосновения

В его корпусе тоже есть шестерни, одна из которых расположена внутри другой. Внутренняя относится к ведущим и на ней располагаются зубья, вторая – ведомая и тоже имеет зубья с внутренней стороны. Расположены они на разных осях и образуют в корпусе пространство в виде серпа. Благодаря этому в нише между шестернями образуется давление из-за смещения ведущий шестерёнки.

Виды насосов

Одни виды могут перекачивать только чистые составы повышенной вязкости, другие предназначены для блендирования, третьи могут перекачивать и транспортировать горячие смеси. Отдельные виды предназначены для перекачивания жидкости из цистерн, также есть модели с торцевыми уплотнениями или магнитными муфтами. Но работают все они по одной схеме.

Способы установки

Для обеспечения долговечности применения аппаратов, надо размещать их в местах, где можно будет производить периодический осмотр. Устанавливаться они могут как на вертикальной, так и на горизонтальной поверхности, в зависимости от типа конструкции. Некоторые погружаются в масло. Всё зависит от условий использования и модели оборудования.

Перед использованием необходимо центрировать агрегат. Если проигнорировать такое требование, он быстро выйдет из строя. Также нельзя изменять направление вращения лопастей аппарата. Оно указывается стрелкой на корпусе.

Систему надо защищать от перегрузок и устанавливать дополнительные клапана для сброса давления. Вся эта информация обычно указывается в инструкции к оборудованию.

К трубопроводам тоже предъявляются определённые требования. Они не должны иметь резких изгибов и должны быть выполнены с герметичными соединениями, чтобы избежать завоздушивания системы и вести жидкость в трубопроводах без потерь.

Надо напомнить, что шестеренчатый насос нельзя использовать без масла внутри, так как конструкция не предусмотрена для работы в сухом режиме. Такое оборудование быстро придёт в негодность. При эксплуатации в замкнутых пространствах надо осматривать аппарат раз в полгода. Но частота проведения обслуживания зависит от условий функционирования и продолжительности работы аппарата.
