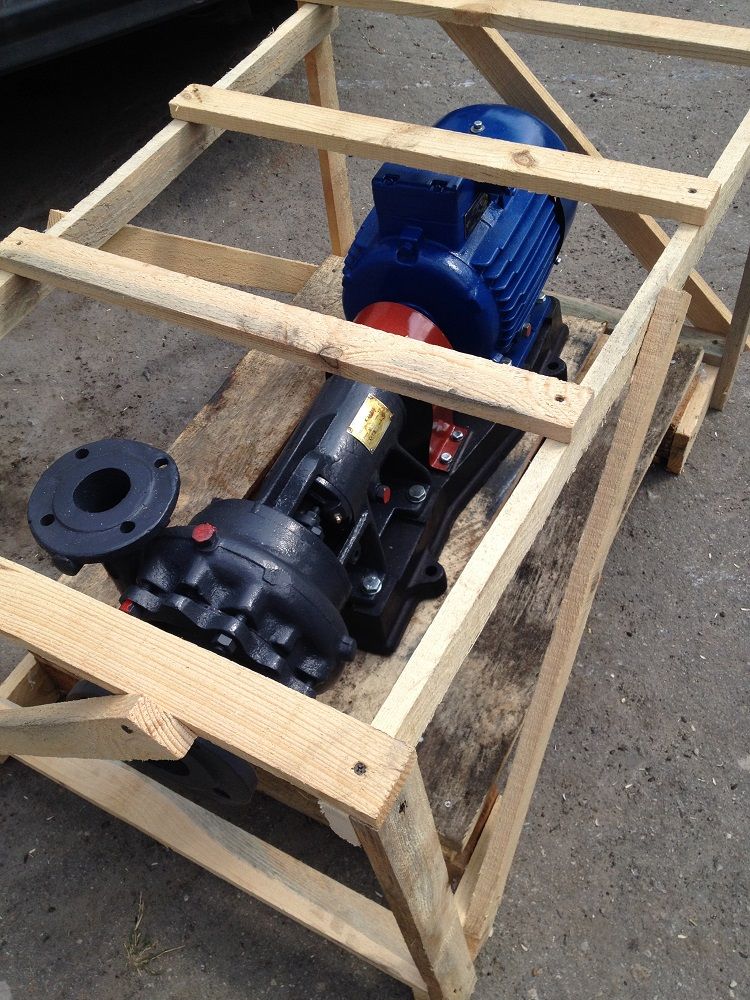

Типы консольных насосов: характеристики и принцип работы

Консольный насос представляет собой один из распространённых видов насосного оборудования. Объём выпуска составляет около 70% от общего объёма производимых помп. Такая популярность связана с простотой конструкции и простейшим принципом работы устройства. Консольные насосы применяются в различной коммунальной технике, военной технике и даже космических аппаратах.

Конструктивные особенности и принцип действия

Конструктивно такой тип устройств напоминает другие виды помп. Прибор соединяется с электродвигателем через упругую муфту. Колесо монтируется на конце удлинённой оси двигателя. В большинстве моделей рабочая часть закрепляется на корпусе устройства в наиболее дальнем от привода месте. Консольная же часть располагается внутри корпуса и прикрепляется консольно на валу, выполняя роль рабочего колеса. Последнее внешне выполнено в виде барабана с двумя дисками и перегородками. Барабан приводится в действие при помощи оси. Сам барабан находится в полости, предохраняющей его от проникновения жидкости. В полости предусмотрено два отверстия для ввода жидкости к колесу и для отвода жидкости под давлением. Последнее возникает вследствие вращения колеса и центростремительного ускорения в жидкости. В связи с этим агрегат называют центробежным.

Разновидности консольного насосного оборудования

Большим спросом пользуются следующие модели изделий:

• Серия К: это базовая модель изделий. Конструктивно она состоит из корпуса, подшипниковых узлов, вала с рабочим колесом, сальниковых элементов, сменной защитной втулки и опорного кронштейна. Такие агрегаты имеют горизонтальное исполнение. Опора располагается на корпусе. Соединение с приводом осуществляется при помощи упругой муфты.
• Серия КМ: данный агрегат относится к типу моноблочных. Колесо изделия размещено на удлинённом валу асинхронного электромотора. Эти агрегаты обладают высокой мощностью, за счёт которой они рекомендованы для эксплуатации на крупных предприятиях для оснащения инженерных сетей. При этом оборудование имеет большой вес и крупные габариты, а ремонт потребует куда больше вложений, чем в случае с серией К.
• Серия КМП: это повышательное моноблочное устройство, которое схоже с предыдущей моделью. Данная серия разработана специально для эксплуатации в сферах ЖКХ, а также для установки в различных жилых зданиях.
• Серия КМЛ: эта модель представляет собой линейный центробежный насос. Рабочее колесо изделия имеет вертикальную ось, а входное и выходное отверстия располагаются линейно.

Технические характеристики

При производстве консольного оборудования ключевое значение имеет материал. Продукция изготавливается из конструкционной или легированной стали. Реже помпы создают из серого чугуна. Если необходимо изготовить оборудование для работы с агрессивными жидкостями, то применяют специальные адаптированные сплавы. Корпус устройства производят из чугуна, алюминия или нержавейки. Наиболее распространённые насосы (серии К и КМ) предназначены для эксплуатации с жидкостями с температурой до 85 °С. Для жидкостей большей температуры применяются специализированные модели помп.

Среди базовых технических параметров этой техники выделяют:

• номинальную подачу;
• номинальный напор;
• тип и мощность электродвигателя;
• диаметр патрубков;
• габариты и вес.

Преимущества консольного оборудования

Техника консольного типа обладает массой преимуществ перед аналогичными насосами. Среди достоинств выделяют:

• производительность;
• высокую мощность;
• компактные габариты;
• стабильное функционирование;
• простоту конструкции и обслуживания.

Корректное и стабильное функционирование устройства возможно только в случае правильной установки. Монтаж следует производить только на ровном основании. Важно убедиться, чтобы элементы изделия не подвергались большим механическим нагрузкам. Не менее значимым окажется подбор правильного диаметра патрубков, который зависит от давления. Кроме того, потребуется свести к минимуму любые вибрации и шумы (актуально для электродвигателей мощностью свыше 11 кВт).
