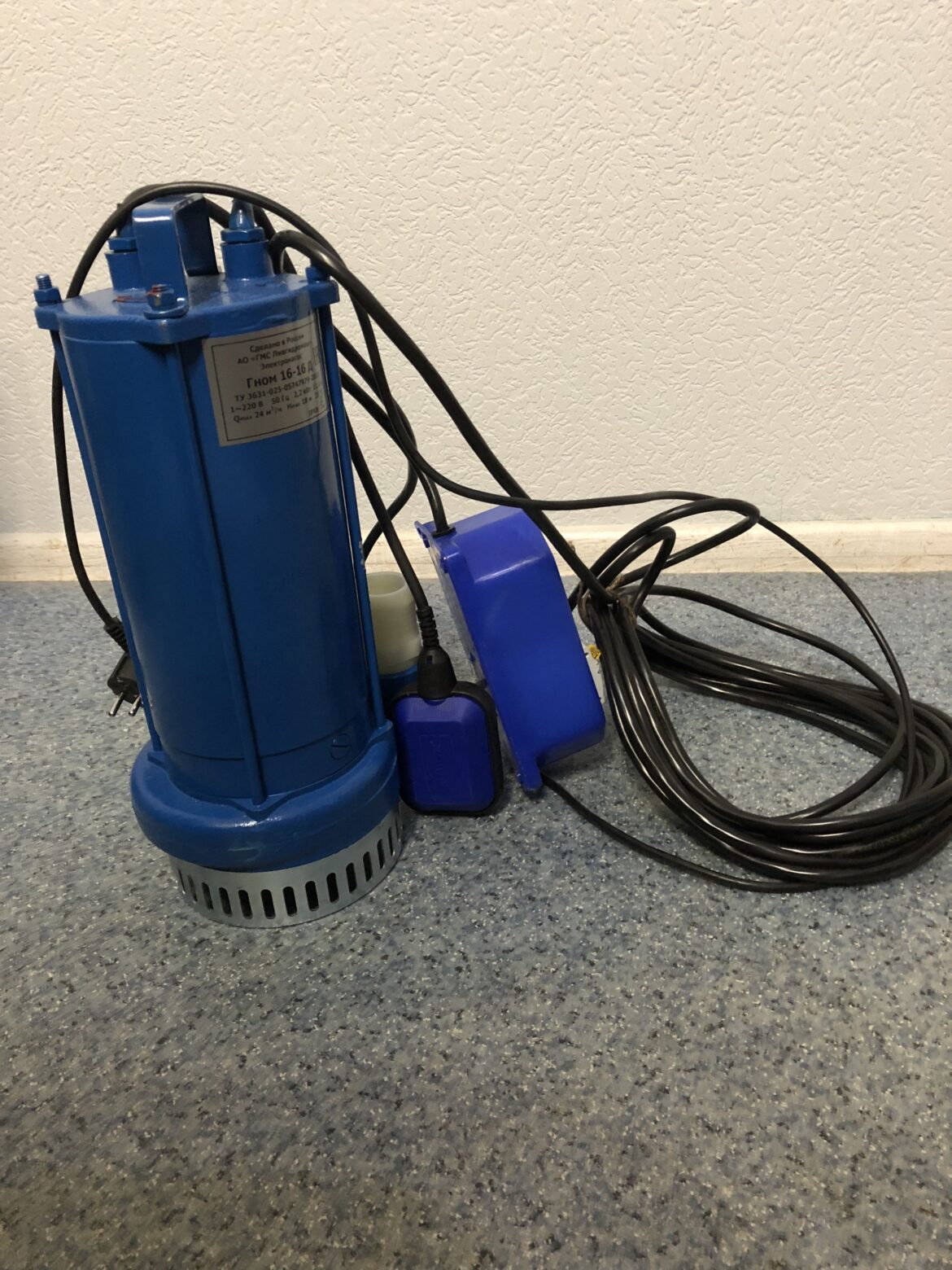

Моделі та принцип роботи насосів для води ГНОМ

Короткое описание

Насоси для води марки «ГНОМ» виготовляються в Білорусії («Поліссеелектромаш») та Росії («Лівгідромаш», «МНЗ №1», «Одінцівський НЗ»). Занурювальні дренажні пристрої.

Назва розшифровується так:

• Г – брудна вода;
• Н – насос;
• О – одноступінчастий;
• М – моноблочний.

Насос для води ГНОМ призначений для відкачування забрудненої води (мулу, бруду, цементу, землі, піску, нафтопродуктів – останні до 100% складу) з фракціями діаметром трохи більше 5 мм щільністю трохи більше 2500 кг/м3 (залежить від моделі), включення яких у рідини трохи більше 10%. При роботі з чистими нафтопродуктами безперервна робота агрегату не може перевищувати 5 годин (потім треба охолонути).

Незважаючи на можливість працювати із забрудненими середовищами, ці вироби не пристосовані для фекального відкачування – для цієї мети використовуйте інші агрегати, не ГНОМ. Основне застосування – для відкачування води із затоплених котлованів, у роботі ЖКГ, для приватних домогосподарств, у промисловості, енергетиці, харчовій промисловості, хімічних виробництвах, у побутовій сфері.

Конструкція та принцип роботи агрегату

Всі моделі є пристроями відцентрового типу дії, які засмоктують рідину, будучи зануреними в неї, захоплюючи її у вхідний патрубок, подаючи на крильчате колесо, що обертається, де рідина, розганяючись під впливом відцентрової сили, виштовхується на вихідний патрубок.

Насос складається з:

• Ротора;
• Статора;
• Конденсатора;
• Робочого колеса;
• Вала;
• Порожнини двигуна;
• Корпуса;
• Підшипникового щита;
• Слимаки;
• Сітки-фільтра;
• Гайок, манжет, пробок, каблучок;
• Штуцера;
• Пусковий пристрій;
• Термозапобіжник (що не дає працювати в режимі перегріву);
• Діафрагми;
• Олійна камера (заповнена парфумерною олією, що не впливає на рідину, що транспортується);
• Вхідного та вихідного патрубків;
• Шнур живлення;
• Сорочки охолодження (опціонально);
• Автоматики для захисту двигуна (також опціонально).

Пусковий пристрій відсутній у моделях, що працюють від мережі 380 В і присутній у тих, що живляться від мережі 220. При перегріві помпи слід відключити її від мережі та дочекатися охолодження, заодно, по можливості, перевіривши забрудненість фільтра (що може стати причиною перегрівання). Робота на суху допускається протягом короткого часу (до 15 хвилин). Для повноцінного функціонування має бути виконане занурення у середовище, що відкачується.

Моделі виробів та їх технічні характеристики

У нижченаведеній таблиці викладені моделі агрегатів та їх технічні характеристики. Насамперед, ми даємо розшифровку абревіатур та цифр:

• Цифра номер один у маркуванні вказує на продуктивність (кубометри на годину);
• Цифра два – на висоту напору (метри; при підборі механізму слід пам’ятати, що 10 метрів горизонтального напору відповідають 1 метру вертикального);
• ТР: помпа підвищеної температурної стійкості (замість нормального робочого середовища t° до +35 може працювати в t° до +60 С);
• Д – датчик рівня (вимикач поплавковий);
• ЕХ – вибухозахищені моделі (від англійської “Explosive”) – саме ці моделі можуть працювати з H2O, що забруднена нафтопродукцією, а також сіркою до 3% за масою.

Вказані в таблиці вище номінальні величини можуть за натиском відрізнятися в той чи інший бік на 10%, а за ККД – на 3%. Кількість оборотів двигуна всіх моделей – 3000 об/хв.

Устаткування випускається для роботи в однофазній або трифазній мережі. Корпус виконується з одного із трьох матеріалів: чавун, сталь або пластик. Робочі колеса виконані зі сталі, пластику або чавуну (пластикові варіації менш надійні).

Причини популярності обладнання

Висока простота механізму та його виконання дозволяють його самостійно розбирати для прочищення, техобслуговування та дрібного ремонту. Прийнятний ККД, висока відмовостійкість, приваблива ціна і невибагливість ТО робить вироби, що розглядаються в цьому тексті, широко популярними серед населення і підприємств.

Установка може виконуватися у вигляді мобільного або стаціонарного монтажу.
