Електродвигун АІМ 180M2 30 кВт 3000 об/хв

Опис

“

Огляд електродвигуна 30 кВт 1500 об/хв А 180M2

Опис та застосування

Електродвигун А 180M2 — трифазний асинхронний двигун з коротко­замкненим ротором українського виробництва. Асинхронний принцип роботи забезпечує просту конструкцію без колектора та щіток. Номінальна потужність 30 кВт та частота обертання 1500 об/хв роблять цей типорозмір одним із найбільш затребуваних у промислових приводах. Напруга живлення — 380/660 В від мережі змінного струму, частота 50 Гц.

Основні сфери застосування: насосне обладнання, мотор-редуктори (вибір мотора визначається крутним моментом), вентиляція, конвеєри. Режим роботи — тривалий (S1); умови роботи допускають безперервну експлуатацію при повному навантаженні. ЕД серії А конструктивно взаємозамінюваний з серією АІР аналогічного типорозміру.

Переваги та конструктивні особливості

Двигун має корпус із чавуну, що забезпечує високу жорсткість та ефективний відвід тепла. Ступінь захисту від вологи та пилу — IP55. Клас ізоляції — F (до 155 °C), кліматичне виконання — У2. Маса — близько 170–180 кг.

Лобові частини обмотки статора не укорочені — це забезпечує розраховуваний ККД та заявлений ресурс ізоляції при тривалій експлуатації. Рівень шуму відповідає нормативним значенням. Монтажні виконання: на лапах (IM 1081), фланцеве (IM 3081), комбіноване (IM 2081). Усі мають стандартизовані установочні розміри за ГОСТ.

Додаткова інформація та паспортні дані

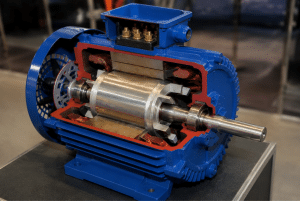

Пристрій асинхронного двигуна

Детальні технічні характеристики

Знаючи структуру маркування, можна за заводським позначенням визначити ключові параметри без каталогу: серія, потужність, параметри осі, кількість полюсів, частотні характеристики ротора, параметри шпонки, діаметр валу тощо.

Розшифровка маркування електродвигуна

Позначення серії А будується за єдиним принципом.

Приклад розшифровки А 180M2 30 кВт/1500 об.

А — серія загальнопромислових асинхронних електродвигунів. Серія АІР — міждержавна уніфікація тієї ж групи: АІР 180M2 та А 180M2 взаємозамінюваних за розмірами приєднання. До цього ряду належать АІР 180 M2, АІР 5А 180M2, 5АМ 180M2. Серія АІР широко використовується як аналог серії А. При замовленні заміни вказуйте параметри двигуна: 30 кВт серії АІР 180M2.

180 — висота осі обертання, мм. Це відстань від осі валу до площини лап. Висота осі обертання визначає посадкове місце: діаметр валу, розташування отворів на лапах, ширина по лапах та інші установочні показатели.

Довжина валу у стандартному виконанні регламентована ДСТУ. Вал може бути з одним циліндричним кінцем або з двома циліндричними кінцями (такі виконуються за замовленням споживача).

S — довжина серцевини (short).

4 — полюсність двигуна. Чотири полюси забезпечують 1500 обертів за хвилину.

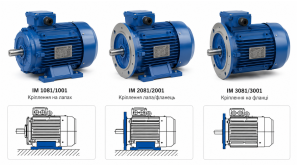

Монтажні виконання та габаритні розміри

• Виконання на лапах
• Комбіноване виконання
• Фланцеве виконання

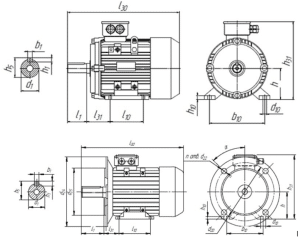

Креслення та вага

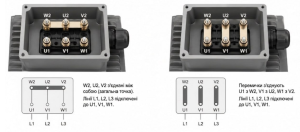

Схеми підключення електродвигуна

Підключення до трифазної мережі 380В

Двигун А 180M2 підключається до трифазної мережі 380 В за схемою трикутник або до 660 В — зіркою. У клемній коробці виведені шість кінців обмотки, перемикання виконується перемичками. Номінальний струм електродвигуна при 380 В — близько 44–46 А; базове значення для вибору кабелю та захисного автомата.

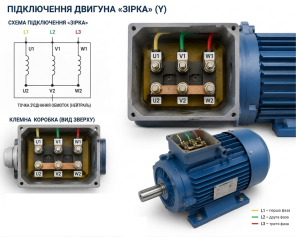

Схема підключення Зіркою

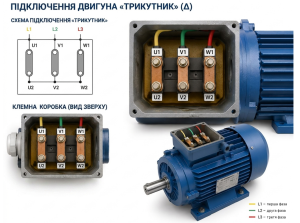

Схема підключення Трикутником

Ціна та умови придбання

Як купити електродвигун

Купити електродвигун 30 кВт А 180M2 безпосередньо у постачальника АТЛАНТ-ТМ можна напряму в інтернет-магазині або зробити замовлення по телефону або в месенджері (Telegram, Viber, WhatsApp). При зверненні уточняються технічні та установочні параметри (включаючи діаметр крріпильних отворів), варіанти оплати та строк відправки. Придбати продукцію можна поштучно або партією, доставка двигуна 30 кВт виконується зі складу по всій Україні обраним клієнтом перевізником. Для зручності покупців доступна оплата різними способами.

Гарантія та якість

На електродвигуни українського виробництва поширюється гарантійний строк 12 місяців з моменту введення в експлуатацію. Для кожного електромотора серії А проходять приймально-здавальні випробування: перевіряється активний опір, рівень струму холостого ходу, ізоляція. Надійність електричного двигуна підтверджується паспортними даними. При претензіях у гарантійний період — звертайтесь до менеджера компанії.”
